Beschreibung
Uhlmann UPS4 ETX Blistermaschine
Gebrauchte Uhlmann UPS4 ETX Blistermaschine, Baujahr 2008, in modularer Balkonbauweise. Die Maschine verfügt über eine SimTap-Zuführung sowie eine Universal-Bürstenzuführung und ist mit einer VisioPan-Kamerafüllkontrolle ausgestattet.
Die Leistung beträgt 15–50 Maschinentakte pro Minute, abhängig von Folienqualität, Produktzuführung und Formatauslegung. Zur Sonderausstattung gehören Einrichtungen zur Verarbeitung von Aclar- und PVDC-Folien, eine Perforierstation sowie die Temperatur- und Durchflussüberwachung der einzelnen Kühlkreisläufe.
Maschinendaten
- Hersteller: Uhlmann
- Typ: UPS4 ETX
- Baujahr: 2008
- Bauweise: modular, in Balkonbauweise
- Gewicht: ca. 7.000 kg
Leistung und Formatbereich
- Leistung: 15–50 Maschinentakte/min, abhängig von Folie, Produkt und Format
- Vorschub im Füllbereich: 64–226 mm
- Folienbreite: 100–300 mm
- Stanzbreite: 28–284 mm
- Maximale Ziehtiefe: 12 mm
- Füllstreckenlänge: 1.360 mm
Die Anzahl der Blister pro Minute ergibt sich aus der Taktzahl und der Anzahl der Blister je Takt.
Formfolienabwicklung und Heizstation
- Formfolienaufnahme mit zwei pneumatischen Spannwellen
- Kerndurchmesser: 76 mm
- Maximaler Formfolien-Rollendurchmesser: 800 mm
- Schneid- und Klebetisch für die Formfolie
- Dreizonen-Kontaktheizung mit sechs individuell regelbaren Heizkreisen
- Automatisches Öffnen der Heizplatten bei Maschinenstopp
- Klebestellenerfassung der Formfolie
Formstation und Füllstrecke
- Formstation mit Vier-Säulen-Hubtischführung
- Pneumatische Vorstreckung
- Füllstrecke mit Sicherheitsklappe
- Zusätzliche Sicherheitsklappe für die gleichzeitige Verwendung einer zweiten Produktzuführung
- Vorstreckeinrichtung und Sondermodus der Heizstation zur Verarbeitung von Aclar-Folien
- Dampfabsaugung im Bereich der Heizstation und gekühlte Füllstrecke zur Verarbeitung von PVDC-Folien
Deckfolienabwicklung und Siegelung
- Deckfolienabspulung mit pneumatischer Spannwelle
- Kerndurchmesser: 76 mm
- Maximaler Deckfolien-Rollendurchmesser: 300 mm
- Klebestellenerfassung der Deckfolie
- Codelesung der Deckfolie mittels COSI-Einspurlesekopf
- Druckbildsteuerung durch Servovorschub
- Plattensiegelstation mit Vier-Säulen-Hubtischführung und Überlastsicherung
- Automatisches Abheben des oberen Siegelwerkzeugs bei Maschinenstopp
- Kühlstation nach dem Siegeln
Transport, Perforation und Stanze
- Servogesteuerter Klemmzangentransport
- Zu- und abschaltbare Perforierstation mit absenkbarem Hubtisch bei Fehlererkennung
- Stanzstation mit Blisterabsenkung
- Stanzstationsverstellung
- Abfallschneider mit integriertem, motorischem Transport des Stanzgitters
- Pneumatisch öffnender Abfallschneider
Produktzuführung und Kamerakontrolle
- Gerichtete SimTap-Zuführung
- Universalzuführung mittels Bürstenkasten in GMP-Design
- VisioPan-Blisterinspektionssystem mit Schwarz-Weiß-Kamera zur Anwesenheits- und Bruchkontrolle
Blisterübergabe und Ausschleusung
- Blisterübergabe mit ET-Übersetzer
- Angegebene maximale Übergabeleistung: 400 Blister/min
- Zwangsgeführte Blisteraustragung unter der Stanze mittels Schiebeleiste
- Einreihiger Übersetzer, Ausführung 1:1
- Einzelausschleusung fehlerhafter Blister mit Auswurfgegenkontrolle
- Pneumatische Blistervereinzelung
- Staukontrolle auf dem Übergabeband
- Übergabeband mit separatem Antrieb, Länge 1.700 mm
- Gutblisterausschleusung bei Kartoniererstopp
- Trennung teilgefüllter und leerer Blister
Die Übergabeleistung beschreibt die Kapazität der Blisterübergabe. Die tatsächliche Produktionsleistung hängt von Taktzahl und Formatauslegung ab.
Bedienung und Steuerung
- TouchControl mit 15-Zoll-TFT-Bildschirm
- Grafische Benutzeroberfläche
- Zugangskontrolle über Benutzerverwaltung
- Fehlermeldungen mit Abhilfeempfehlungen
- Formatdatenverwaltung mit Archivierung, Backup und Restore
- Protokollierung mit Audit Trail als Ringpuffer
- IPC mit 1 GB RAM und mindestens 30 GB Festplattenspeicher
- Unterbrechungsfreie Stromversorgung für den IPC
- Servogesteuerter Hauptantrieb
- Schwenkbarer Schaltschrank an der Maschinenrückseite
Überwachungs- und Sicherheitseinrichtungen
- Druckluftüberwachung

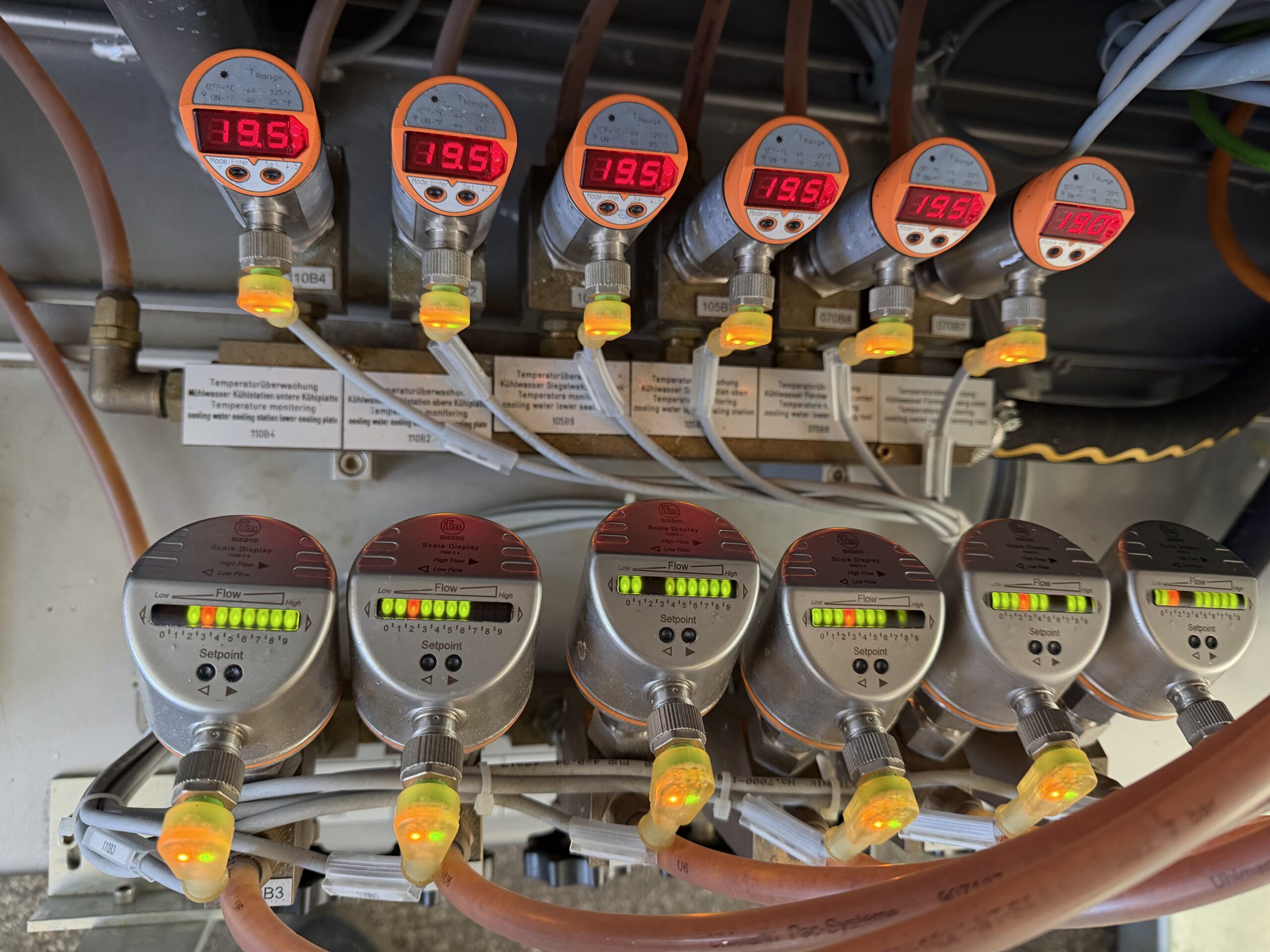

- Temperatur- und Durchflussüberwachung der einzelnen Kühlkreisläufe
- Becker-Vakuumpumpe mit Vakuumüberwachung
- Elektromechanisch verriegelte Maschinenverkleidung aus Acrylglas
- Vierfarbige Leuchtsäule
- Anlaufwarnung bei Maschinenstart
- Automatischer Wiederanlauf nach Störungsbeseitigung an Folgemaschinen
Versorgungsanschlüsse
- Versorgungsspannung: 400/230 V, 50/60 Hz, dreiphasig mit belastbarem Neutralleiter
- Separater Schutzleiter
- Steuerspannung: 24 V DC
- Elektrische Ausführung laut vorliegenden Angaben nach DIN EN 60204-1 / IEC 60204-1
- Druckluft-Eingangsdruck: ca. 6–8 bar
- Kühlwasser-Eingangstemperatur: ca. 15–18 °C
Wartung und Zustand
Die Maschine wurde regelmäßig durch Uhlmann gewartet und befindet sich in einem dem Alter entsprechend sehr guten Zustand.
Der automatische Abfallschneider wurde zuletzt vollständig überholt. Dabei wurden die Einzugswalzen, die Lagerung und die Schneidemesser erneuert.
Passender Kartonierer ebenfalls im Angebot
Die Blistermaschine war im Linienverbund mit einem Uhlmann C2155 Kartonierer im Einsatz. Dieser wird ebenfalls unter der Produktnummer 03-J008 angeboten.
Sie möchten diese Uhlmann UPS4 ETX Blistermaschine gebraucht kaufen? Kontaktieren Sie Jandl PharmaTech Solutions für weitere technische Informationen, ein individuelles Angebot oder einen Besichtigungstermin nach Absprache. Die Eignung für Ihre Produkte, Folien und Blisterformate prüfen wir auf Anfrage.
Vorbehaltlich technischer Änderungen.
